海铁克HITECO五轴头撞机维修拆解案例

海铁克HITECO五轴头撞机维修拆解案例

产品信息：

HITECO五轴头

型号：TILT HPX150

故障描述：撞机

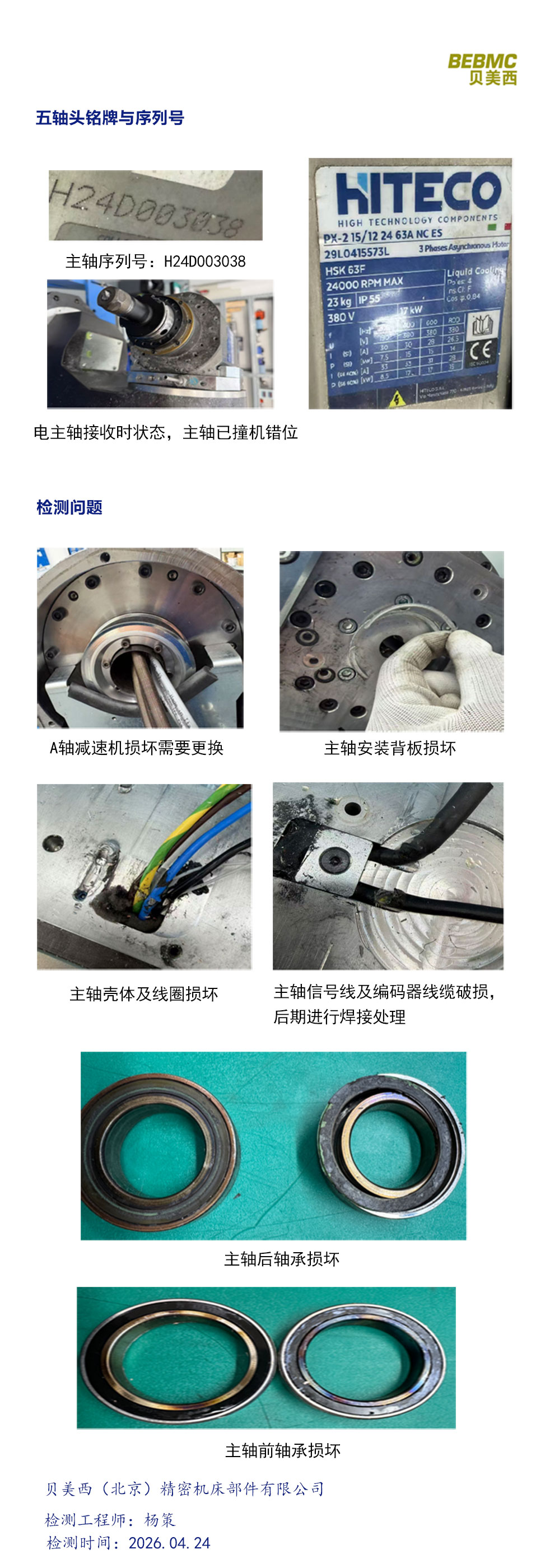

检查结果：

1.加工撞击导致A轴减速机损坏需更换。
2.主轴安装板损坏。
3.主轴壳体机线圈损坏。
4.主轴前后轴承损坏。
5.主轴信号线及编码器线缆破损，进行焊接处理。

实施方案：
1.更换受损零部件、五轴头装配、电主轴装配。
2.主轴动平衡校准、传感器校准。
3.完善电主轴线路、整体测试电主轴。

4.五轴头精度调试。

原因分析：

非产品品质问题，五轴头使用中撞机导致损坏严重。
