产品信息：

HITECO自动换刀五轴头

型号： JQX110 63F  NC  ES  SIEMENS

故障描述：

传感器短路

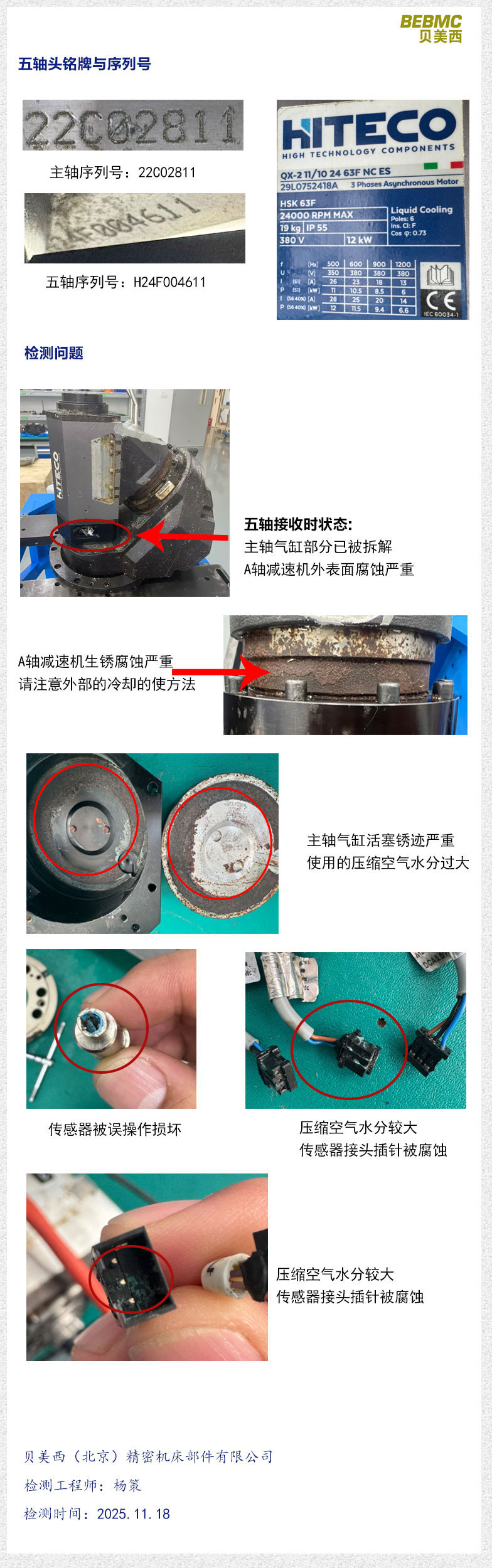

检查结果：

1、五轴头收货时已被进行过拆解；

2、五轴头A轴减速机锈迹严重；

3、主轴气缸活塞锈迹严重；

4、主轴传感器接头插针全部泡水生锈腐蚀；

5、主轴信号线缆插针泡水腐蚀。

实施方案：

1、更换受损零部件，零部件除锈，电主轴装配;

2、传感器线缆重新制作接头，传感器调试;

3、完善电主轴线路，整体测试电主轴;

4、摆头装配，摆头整体精度测试调整。

原因分析：

主轴未经许可私自拆解，非产品品质问题，主轴内部气缸锈迹严重，使用的压缩空气含水量太大，造成传感器连接器插针腐蚀短路。
