海铁克HITECO自动换刀电主轴QE-1F维修案例拆解

海铁克HITECO自动换刀电主轴QE-1F维修案例拆解

产品信息：

HITECO自动换刀电主轴

型号：ELETM QE-1F 8/12 24 63F NC CC

故障描述：

抱死

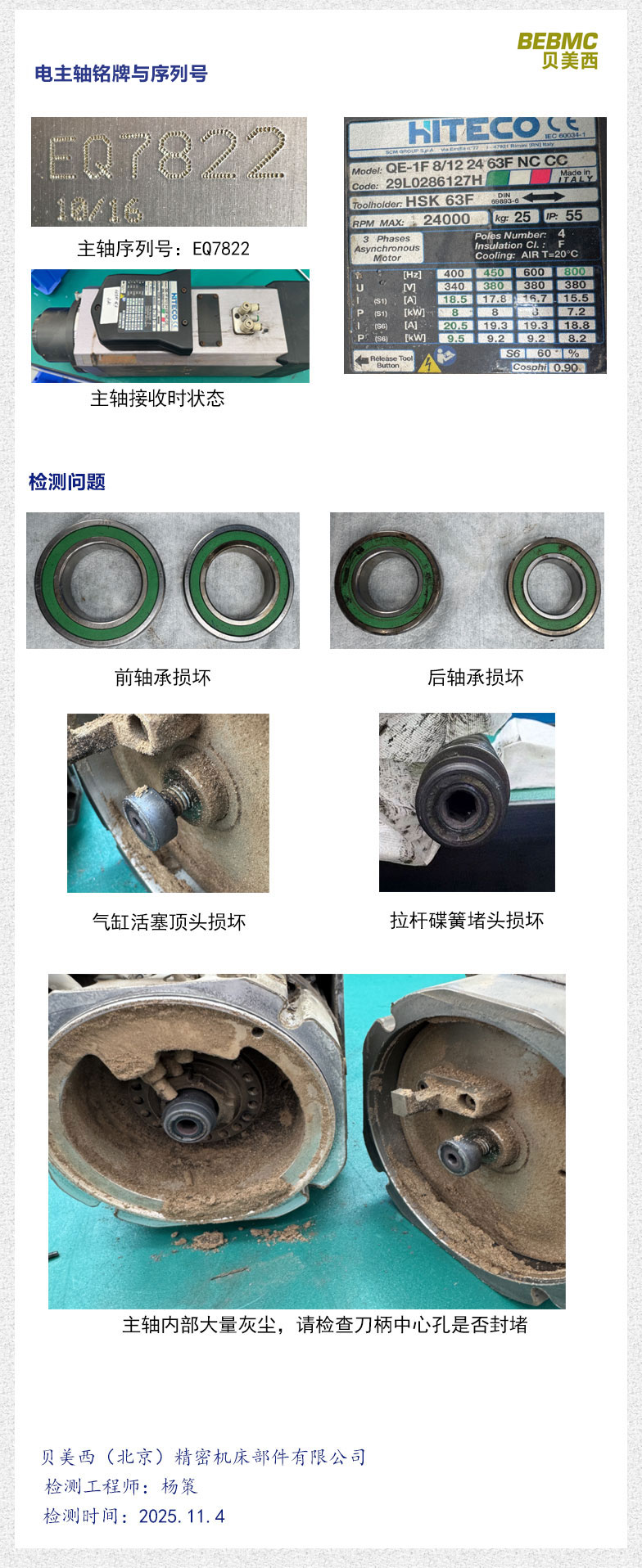

检查结果：

1、主轴前轴承损坏；

2、主轴后轴承损坏；

3，主轴换刀机构损坏，原因见报告底部；

4、主轴内部大量灰尘，请检查刀柄中心孔是否封堵。

实施方案：

1、更换受损零部件，主轴冷却管路清洁，电主轴装配。

2、动平衡校准，传感器校准。

3、完善电主轴线路，整体测试电主轴。

主轴拉杆组件与气缸接触磨损，造成气缸，拉杆，传感器等磨损问题的原因分析：

1、检查主轴有无松刀时旋转或者旋转未停止时松刀现象（主轴旋转时手动，自动等所有换刀指令都要做失效处理，换言之，主轴未处于静止状态下不可进行松刀动作）

2、请检查主轴换刀所用的电磁阀是否存在串气，漏气等其他因素产生主轴旋转时松刀，建议使用单独的电磁阀控制，阀排的串气概率极高。

3、双通气气缸，在主轴夹刀和后续加工过程中，气缸的夹刀气管要保持通气保压，防止主轴在旋转过程中，气缸自重下落与拉杆接触磨损；单通气气缸，在近主轴处安装快排阀，使电主轴夹完刀后，气缸上腔气体快速充分排出，气缸活塞弹簧自复位完全退回到位。

4、换刀逻辑控制是否严密，主轴旋转的前提条件为，主轴接收到夹刀信号（S1）和气缸复位信号（S5）并且夹刀气管通气，旋转过程中，夹刀信号丢失，主轴停转。

5、双通气气缸在加工过程中，工厂存在断气关气情况导致气缸活塞自重下落与拉杆接触磨损。
